স্টিল শীট স্লিটিং লাইন
বর্ণনা
প্রযুক্তিগত পরামিতি
ভূমিকা
একটি উচ্চ-গতির পাতলা শীট স্লিটিং লাইন হল একটি বিশেষ মেশিন যা স্টিল প্রসেসিং, মেটাল ফেব্রিকেশন এবং কয়েল প্রসেসিং এর মতো শিল্পে ব্যবহৃত হয়। এটি দক্ষতার সাথে এবং সঠিকভাবে ধাতুর পাতলা শীটগুলিকে সংকীর্ণ স্ট্রিপে চেরা করার জন্য ডিজাইন করা হয়েছে।
পরামিতি
উচ্চ গতির পাতলা শীট স্লিটিং লাইন ({{0}}৷{1}}.0)x 1250 180মি/মিনিট
|
স্লিটিং লাইন 0।{1}} X 1250 150mpm |
পরামিতি |
|
ইনপুট ইস্পাত কয়েল |
ID508mm, 610mm, OD1800mm, কয়েল ওজন 15T |
|
ইনপুট কয়েল প্রস্থ |
300-1250মিমি |
|
কাটার সংখ্যা |
1 মিমি x 25 স্লিট; 2 মিমি x 15 স্লিট |
|
শিশুর কয়েল সমাপ্ত |
ID508mm, OD1600mm, কয়েল ওজন 15T সর্বোচ্চ |
|
শিশু কয়েল প্রস্থ |
20 মিমি -600মিমি |
|
স্লিটিং নির্ভুলতা |
স্লিট প্রস্থ ±{{0}}.10 মিমি; ক্যাম্বার ±0.1 মিমি/মি; bur 5% বেধ; রিকোয়েল কুঁজ<0.5mm |
|
প্রধান মোটর |
স্লিটার 90KW + Recoiler 110KW |
|
স্লিটার ছুরি |
ID205 x OD330 x 10, SKD11, HRC58-61 |
|
Recoiler mandrel |
বিজোড় ম্যান্ড্রেল φ508 মিমি |
|
ঐচ্ছিক |
দ্রুত বিনিময় slitters, টার্নস্টাইল আনলোড |
|
স্লিটিং গতি |
0-100-150mpm সামঞ্জস্যযোগ্য |
|
কনফিগারেশন |
সিমেন্স পিএলসি, পার্কার বা সিমেন্স ড্রাইভ, ভিটরি ভালভ |
গঠন
|
1. কুণ্ডলী সঞ্চয় জিন |
2. কুণ্ডলী লোডিং গাড়ী |
|
3. একক mandrel uncoiler |
4. কুণ্ডলী মাথা ট্র্যাকশন প্রেস রোলার |
|
5. কুণ্ডলী মাথা সোজা রোল এবং shoveling ফলক |
6. চিমটি ফিডার এবং 3 রোলস প্রিলিভেলার |
|
7. পিট লুপ1 |
8. বেলন এবং সাইড গাইড প্রেস করুন |
|
9. এজ স্ক্র্যাপ উইন্ডার এবং স্ট্রিপস টেইল প্রেস |
10. পিট লুপ 2 |
|
11. প্রি বিভাজক, প্লেট টাইপ টেনশনার |
12. রিয়ার শিয়ার, ডিফ্লেক্টর রোলার |
|
13. ওভারআর্ম এবং রিকোয়লার আলাদা করা |
14. কয়েল আনলোডিং গাড়ি |
|
15. টার্নস্টাইল ডিসচার্জিং |
16. হাইড্রোলিক সিস্টেম |
|
17. বায়ুসংক্রান্ত সিস্টেম |
18. বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা |
পণ্যের বর্ণনা
1. কয়েল স্টোরিং স্যাডল: স্যাডেলে কয়েল রেডি রাখুন, কয়েল কার (ট্রলি) কয়েলের নিচে এসে উপরে উঠতে পারে, যা ওভারহেড ক্রেনের কাজের সময় কমিয়ে দেয় এবং ক্রেন সরাসরি কয়েল গাড়িতে কয়েল রাখলে স্টিলের কয়েল ক্ষতিগ্রস্ত হওয়া এড়াতে পারে।
2. কয়েল লোডিং কার: হয় ফ্লোর টাইপ কয়েল কার বা পিট টাইপ, আনকোয়েল ম্যান্ডরেলে দক্ষ কয়েল লোডিং নিশ্চিত করুন।

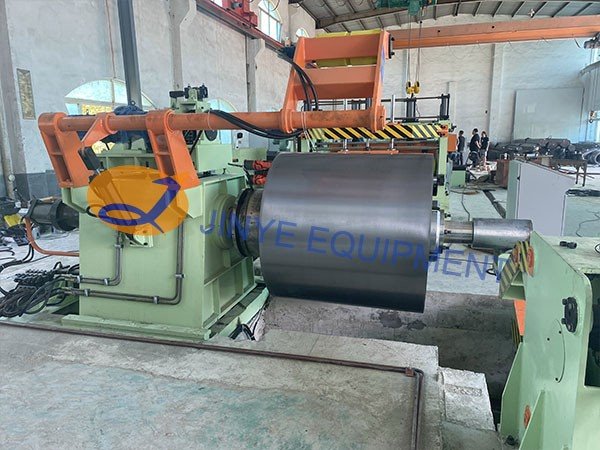

3. একক ম্যান্ড্রেল আনকয়লার: হাইড্রোলিক এক্সপেনশন ম্যান্ড্রেল 508 মিমি এর জন্য উপযুক্ত, এবং বড় আইডি কয়েলগুলি আনকয়েল করতে অতিরিক্ত সেগমেন্ট বা রাবার হাতা ইনস্টল করতে পারে। ম্যান্ডরেলের উপর লোড বিভিন্ন মাত্রার ধাতব কয়েলের সাথে পরিবর্তিত হয়।
4. কুণ্ডলী মাথা ট্র্যাকশন প্রেস আর্ম, পিলার shoveling প্লেট: কুণ্ডলী মাথা খুলতে এবং চিমটি ফিডারে পাঠাতে একে অপরের সাথে সহযোগিতা করুন।
5. পিঞ্চ ফিডার এবং প্রিলেভেলিং ইকুইপমেন্ট: থ্রেডিং-এ কয়েল হেড ফরওয়ার্ড স্লিটারে পাঠান, স্বয়ংক্রিয় মোডে, স্লিটারের সাথে সিঙ্ক্রোনাস ক্রমাগত অ্যাকিউমুলেটর লুপে স্ট্রিপ পাঠান।
নিম্নলিখিত পণ্য দেখতে আরো ভূমিকা.
কনফিগারেশন
|
অংশ |
উপাদান, প্রক্রিয়াকরণ, ব্র্যান্ড |
|
খাদ, অক্ষ, বেলন |
42CrMo, HB250-275} |
|
স্লিটার আর্বার |
42CrMo ফোরজিং, HB280-300, সারফেস MF HRC50-55, হার্ড ক্রোম আবরণ, সারফেস পলিশিং |
|
মেশিন ফ্রেম, ঘাঁটি |
Q235-A, Q345 (16Mn) স্টিল প্লেট ওয়েল্ডিং, অ্যানিলিং ট্রিটমেন্ট |
|
গিয়ারবক্স বডি |
Q345 প্লেট ঢালাই, তাপ চিকিত্সা, বালি ব্লাস্টিং, প্রাইমার পেইন্টিং |
|
গিয়ারস |
40Cr ফোরজিং স্টিল, HB240-255, দাঁতের মুখ শক্ত, দাঁত মাটি |
|
Uncoiler Recoiler Mandrel সেগমেন্ট |
55# কাস্ট স্টিল, টেম্পারিং, হার্ড ক্রোম লেপ এবং পলিশিং |
|
হাইড্রোলিক |
ইউকেন পিশন পরিবর্তনশীল পাম্প, ভিটোরি / রেক্সরথ ভালভ |
|
পিএলসি |
সিমেন্স S200 |
|
ভারবহন |
HRB, ZWZ, SKF |
|
বায়ুসংক্রান্ত অংশ |
Airtac, SMC |
পণ্যের বৈশিষ্ট্য
এখানে একটি উচ্চ-গতির পাতলা শীট স্লিটিং লাইনের কিছু মূল বৈশিষ্ট্য রয়েছে:
1. গতি: এই স্টিল শীট স্লিটিং লাইন মেশিনগুলি উচ্চ-গতির অপারেশনের জন্য তৈরি করা হয়েছে, যা পাতলা শীটগুলির দ্রুত প্রক্রিয়াকরণের অনুমতি দেয়। তারা উচ্চ উত্পাদন হার অর্জন করতে পারে, যা শিল্পগুলির জন্য প্রয়োজনীয় যেগুলির জন্য প্রচুর পরিমাণে স্লিট স্ট্রিপ প্রয়োজন।
2. যথার্থতা: slitting লাইন উন্নত নিয়ন্ত্রণ এবং সঠিক slitting নিশ্চিত করার জন্য নির্ভুল উপাদান দিয়ে সজ্জিত করা হয়. এটি সুনির্দিষ্ট সহনশীলতার সাথে পাতলা শীটগুলি পরিচালনা করতে পারে, যার ফলে সুসংগত ফালা প্রস্থ এবং সোজা প্রান্ত থাকে।
3. স্বয়ংক্রিয় সেটআপ: আধুনিক স্লিটিং লাইনে স্বয়ংক্রিয় সেটআপ ক্ষমতা রয়েছে, যা বিভিন্ন শীট আকার বা উপকরণের মধ্যে পরিবর্তনের জন্য প্রয়োজনীয় সময়কে হ্রাস করে। এই বৈশিষ্ট্যটি উত্পাদনশীলতা বাড়ায় এবং ডাউনটাইম হ্রাস করে।
4. কয়েল হ্যান্ডলিং: স্লিটিং লাইনটি ধাতুর বড় কয়েলগুলিকে পরিচালনা করতে পারে, সেগুলিকে খুলতে পারে এবং প্রক্রিয়াকরণের জন্য মেশিনে তাদের খাওয়াতে পারে৷ কুণ্ডলী লোডিং এবং আনলোডিং প্রক্রিয়াগুলি মসৃণ এবং দক্ষতার সাথে কাজ করার জন্য ডিজাইন করা হয়েছে।
5. স্লিটিং ছুরি: লাইনটি একাধিক বৃত্তাকার স্লিটিং ছুরি দিয়ে সজ্জিত, যা পছন্দসই স্ট্রিপ প্রস্থ অর্জনের জন্য সামঞ্জস্য করা যেতে পারে। এই ছুরিগুলি উচ্চ-মানের উপকরণ থেকে তৈরি করা হয় এবং পরিষ্কার এবং সুনির্দিষ্ট কাট নিশ্চিত করতে নির্ভুলতা-স্থল।
6. রিকোইলিং এবং রিওয়াইন্ডিং: স্লিটিং করার পরে, লাইনটি স্লিট স্ট্রিপগুলিকে পৃথক রিকোইলিং ম্যান্ড্রেলগুলিতে রিওয়াইন্ড করতে পারে বা পৃথক কয়েলগুলিতে বাতাস করতে পারে। এই বৈশিষ্ট্যটি স্লিট স্ট্রিপগুলির সহজে হ্যান্ডলিং, পরিবহন এবং স্টোরেজের জন্য অনুমতি দেয়।
7. গুণমান নিয়ন্ত্রণ: উচ্চ-গতির পাতলা শীট স্লিটিং লাইনগুলি প্রায়শই উপাদানের কোনও ত্রুটি বা অসঙ্গতি সনাক্ত করতে মান নিয়ন্ত্রণ ব্যবস্থা অন্তর্ভুক্ত করে। আউটপুট প্রয়োজনীয় স্পেসিফিকেশন পূরণ করে তা নিশ্চিত করার জন্য এই সিস্টেমগুলিতে সেন্সর, ক্যামেরা এবং স্বয়ংক্রিয় পরিদর্শন প্রক্রিয়া অন্তর্ভুক্ত থাকতে পারে।
8. নিরাপত্তা বৈশিষ্ট্য: নিরাপত্তা যে কোনো শিল্প মেশিনের একটি গুরুত্বপূর্ণ দিক, এবং স্লিটিং লাইন কোন ব্যতিক্রম নয়। এই স্টিল শীট স্লিটিং লাইন মেশিনগুলি অপারেটরদের রক্ষা করতে এবং দুর্ঘটনা রোধ করতে জরুরি স্টপ বোতাম, সুরক্ষা প্রহরী এবং ইন্টারলকগুলির মতো সুরক্ষা ব্যবস্থা দিয়ে সজ্জিত।
প্যাকেজিং এবং ডেলিভারি
